干油過濾器的工作原理及使用須知

　　干油過濾器濾網適用于40MPa以下的干油集中潤滑系統中，安裝于潤滑泵的出口與主管路之間，用于清除油脂中的雜質。也可以用于加油泵到潤滑泵貯油器之間的過濾。是一種為保證干油集中潤滑系統工作正常，潤滑點能得到純度的潤滑脂而設置的結構極為簡單的網式過濾裝置，它安裝于潤滑泵(手動、電動、風動、液動等)的出油口與系統供油主管之間，用以清除潤滑脂內的殘留雜質。

　　適用介質為錐入度265~385(25℃，150g)1/10mm的潤滑脂(NLGI 0#~2#)，**高使用溫度120℃。

　　干油過濾器使用須知：

　　1. 按流向箭頭方向，采用活接頭形式安裝在潤滑泵的出口管路上。

　　2. 應定期檢查清洗過濾網。

　　干油過濾器選型原則：

　　1、進出口通徑：原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。

　　2、公稱壓力：按照過濾管路可能出現的壓力確定過濾器的壓力等級。

　　3、孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。

　　4、過濾器材質：過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。

　　5、過濾器阻力損失計算：水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa

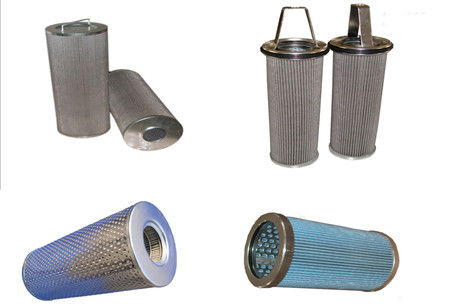

　　液壓油過濾器濾芯：吸油過濾器、回油過濾器、雙筒過濾器、管路過濾器等

　　使用干油過濾器時應注意

　　1、該系列多點干油泵應安裝在環境溫度合適，灰塵少，便于補脂、調整、檢查、維護保養等都方便的場合。

　　2、DDB系列多點干油泵使用前先向一級減速箱內加入HL-20齒輪油至油標規定液面。

　　3、向干油泵貯油器內補脂必須使用SJB-D60型手動加油泵或DJB-200型電動加油泵從貯油器的加油口加入，注意在貯油器內無潤滑脂時嚴禁啟動電機運轉。

　　4、按貯油桶壁上旋向牌規定的旋向進行電機接線，不得反轉。

　　5、加油口的過濾網精度不低于0.2mm，應定期清洗。

　　6、干油泵應經常保持清潔，嚴禁揭蓋補脂以免臟物進入泵體內，影響正常工作
